Коммуникация RS-202TD с ППКОП "Циркон"
1. Возможные задачи:
Задача 1. Как передать охранно-пожарные извещения от прибора приемно-контрольного охранно-пожарного (ППКОП) "Циркон" по радиоканалу (ППКОП "Циркон" не имеет встроенного передатчика)?
Задача 2. Возможно ли передавать охранно-пожарные извещения от ППКОП "Циркон" по радиоканалу, не требующему получения разрешения?
Задача 3. Как передавать охранно-пожарные извещения от ППКОП "Циркон" на большие расстояния (до 50 км)?
Задача 4. Как интегрировать ППКОП "Циркон" в РСПИ Lonta-202 (прежнее название "Риф Стринг-202")?

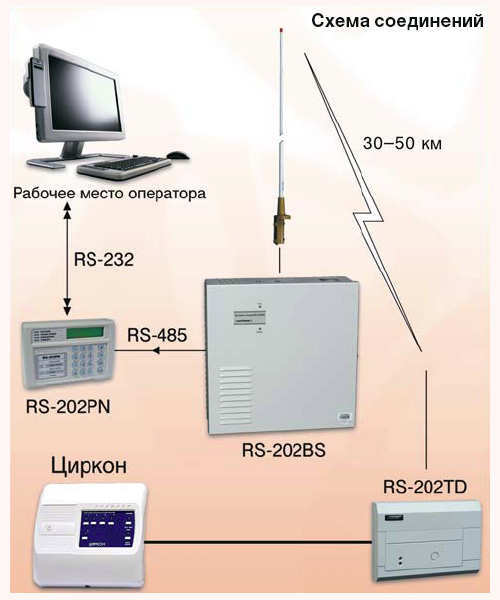

2. Решение поставленных задач
Передача охранно-пожарных извещений происходит с помощью передатчика RS-202TD, подключенного к ППКОП "Циркон". Для соединения передатчика RS-202TD с прибором "Циркон" используется интерфейс TTL. Длина линии связи не более 5м. Есть возможность питания передатчика RS-202TD от ППКОП "Циркон".
3. Действия по подключению
Для подключения ППКОП "Циркон" к системе Lonta-202 необходимо выполнить следующие действия:
1) Обучить передатчик RS-202TD в пульте централизованного наблюдения RS-202PN (согласно руководствам по эксплуатации).
2) На передатчике RS-202TD с помощью джамперной перемычки J12 необходимо выбрать используемый интерфейс TTL (см. руководство по эксплуатации RS-202TD).
3) Подключить прибор через разъем UART к передатчику RS-202TD.
4) Пожарно-охранные извещения, переданные RS-202TD, можно обработать на пульте центрального наблюдения или на компьютере, используя ПО.
4. Примеры применения и использования:
- передача охранно-пожарных извещений по радиоканалу, не требующему получения разрешения;
- подключение ранее используемых ППКОП "Циркон" к системе Lonta-202;
- передача охранно-пожарных извещений на расстояние до 50 км.
