Коммуникация системы Jablotron Oasis c системой Lonta-202
1. Возможные задачи
Задача 1. Как передать извещения от системы Jablotron Oasis по радиоканалу, не требующему регистрации?
Задача 2. Как передавать извещения от системы Jablotron Oasis на большие расстояния (до 50 км)?
Задача 3. Как осуществить коммутацию системы Jablotron Oasis с РСПИ Lonta-202 (прежнее название "Риф Стринг-202")?
2. Решение поставленных задач

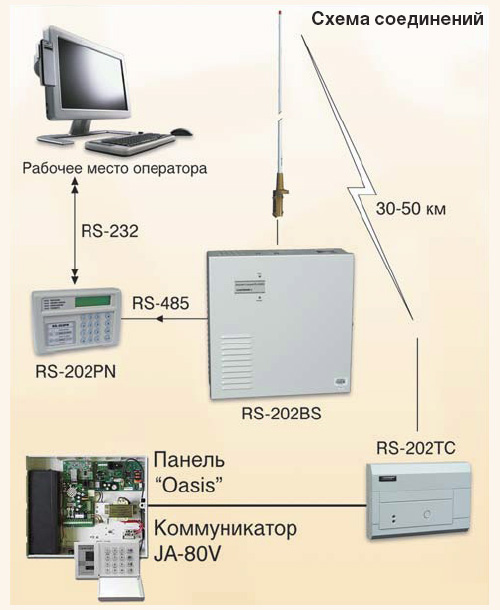

Для коммутации системы Jablotron Oasis с системой Lonta-202 необходимо использовать передатчик RS-202TC, который подключается к коммуникатору JA-80V. Коммуникатор JA-80V (имеет вид отдельной платы) по цифровой шине подключается к контрольной панели системы Oasis (коммуникатор и контрольная панель могут быть исполнены в одном корпусе). Выход коммуникатора JA-80V, предназначенный для автодозвона по телефонной линии, подключается к входу передатчика RS-202TС.
3. Действия по подключению
Для подключения системы Jablotron Oasis к системе Lonta-202 необходимо выполнить следующие действия:
1) Обучить передатчик RS-202TС в пульте централизованного наблюдения RS-202PN (согласно руководствам по эксплуатации).
2) Соединить по цифровой шине контрольную панель системы Oasis и коммуникатор JA-80V (согласно руководствам по эксплуатации).
3) Подключить выход "Телефонная линия" на коммуникаторе JA-80V ко входу передатчика RS-202TC с контактами TIP –RING.
4) Настроить коммуникатор JA-80V (согласно руководству по эксплуатации коммуникатора JA-80V и руководству по эксплуатации RS-202TC в разделе "Общие рекомендации по программированию панелей"). Настройка коммуникатора JA-80V производится при помощи программы OLink или при помощи пульта JA-80F:
- введите телефонный номер, на который будет дозваниваться панель (Primary Phone No). Желательно, чтобы номер был 4-5 значным;
- если панель поддерживает дополнительный код местной мини-АТС (PABX Access Code), то не используйте этот код, соответствующее поле необходимо оставить пустым или очистить;
- выберите формат сообщений (Report Format) типа Ademco Contact ID;
4. Примеры применения и использования:
- передача тревожных извещений от системы Oasis по радиоканалу, не требующему разрешения;
- подключение ранее используемых систем Oasis к системе Lonta-202;
- передача тревожных извещений на расстояние до 50 км.
