Коммуникация систем "Орион" производства компании "БОЛИД" c системой Lonta-202 при помощи передатчика RS-202TD
1. Возможные задачи:
Задача 1. Передать охранно-пожарные извещения от контрольных панелей системы "Орион" по радиоканалу, не требующему разрешения.
Задача 2. Передавать охранно-пожарные извещения от контрольных панелей системы "Орион" на большие расстояния (до 50 км).
Задача 3. Интегрировать систему "Орион" в РСПИ Lonta-202 (прежнее название "Риф Стринг-202").

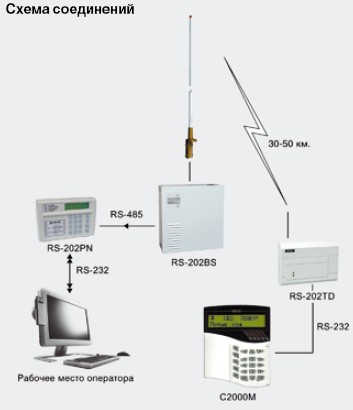

2. Решение поставленных задач
Для интегрирования системы "Орион" в систему Lonta-202 необходимо использовать пульт контроля и управления охранно-пожарный "С2000М". Выход С2000М, предназначенный для подключения к компьютеру, подключается к входу передатчика RS-202TD.
3. Действия по подключению
Для подключения системы "Орион" к системе Lonta-202 необходимо выполнить следующие действия:
1) Обучить передатчик RS-202TD в пульте централизованного наблюдения RS-202PN (согласно руководству по эксплуатации).
2) На передатчике RS-202TD с помощью джамперной перемычки J12 необходимо выбрать используемый интерфейс RS-232 (см. руководство по эксплуатации RS-202TD).
3) Пульт С2000М подключается к передатчику RS-202TD.
Колодки Колодки
на С2000М на RS-202TD
TxD RX
DTR TX
GND GND
- передача охранно-пожарных извещений от системы "Орион" по радиоканалу, не требующему разрешения;
- подключение ранее используемой системы "Орион" к системе Lonta-202.
- пожарно-охранные извещения, переданные RS-202TD можно обработать на ПЦН (пульт центрального наблюдения) или на компьютере (используя ПО).
