Объединение систем "Риф Ринг-701" и "Риф Стринг-200" с системой Lonta-202. Вариант 2
1. Возможные задачи:
Задача 1. Как передать информацию из ПЦН RS-200PN в систему Lonta-202?
Задача 2. Как осуществить подключение развернутых ранее узлов систем "Риф Стринг-200" и "Риф Ринг-701" в охранную сеть, строящуюся на базе системы Lonta-202, без замены оборудования, уже находящегося в эксплуатации на охраняемых объектах?
Задача 3. Как увеличить дальность передачи тревожных извещений от систем "Риф Стринг-200" и "Риф Ринг-701" до 50 км?
2. Решение поставленных задач
Объединение систем "Риф Ринг-701", "Риф Стринг-200" с системой Lonta-202 осуществляется при помощи интерфейсного модуля RS-CID, который соединяет ПЦН RS-200PN и передатчик-коммуникатор RS-202TD. Выход ПЦН RS-200PN подключается к входу интерфейсного модуля RS-CID по интерфейсу RS-232. Модуль RS-CID преобразует в "понятный" для передатчикакоммуникатора RS-202TD формат полученные от ПЦН RS-200PN данные. Затем эти данные по интерфейсу RS-485 поступают в передатчик-коммуникатор RS-202TD, который в свою очередь передает сигналы на БС (базовую станцию). При потере связи с RS-200PN модуль передает сообщение тревоги по 0 адресу с кодом 330 (неисправность системной периферии).
3. Действия по подключению
Для подключения систем на базе ПЦН RS-200PN к системе Lonta-202 необходимо выполнить следующие действия:
1) Обучить передатчик-коммуникатор RS-202TD в пульте централизованного наблюдения RS-202PN (согласно руководствам по эксплуатации).

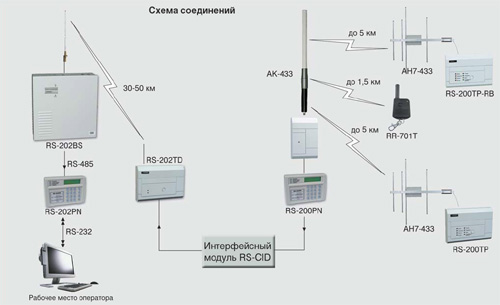

2) Подключаем интерфейсный модуль RS-CID к ПЦН RS-200PN по интерфейсу RS-232 (см. монтажную схему).
3) Подключаем интерфейсный модуль RS-CID к передатчику-коммуникатору RS-202TD по интерфейсу RS-485 (см. монтажную схему).
4. Примеры применения и использования:
- объединение ранее развернутых систем на базе ПЦН RS-200PN с системой Lonta-202;передача пожарно-охранных извещений от систем "Риф Стринг-200" и "Риф Ринг-701" на расстояние до 50 км при помощи передатчика-коммуникатора RS-202TD.
